Автоматизована система розпізнавання напряму коробок

Изображение:

Опис проекту:

Система розпізнавання напряму коробок призначена для виявлення - з якого напряму прийшла коробка, розташована перед принтером, та запису відповідної інформації в базу даних (БД). Система розрахована на одночасний контроль по трьом конвеєрним лініям.

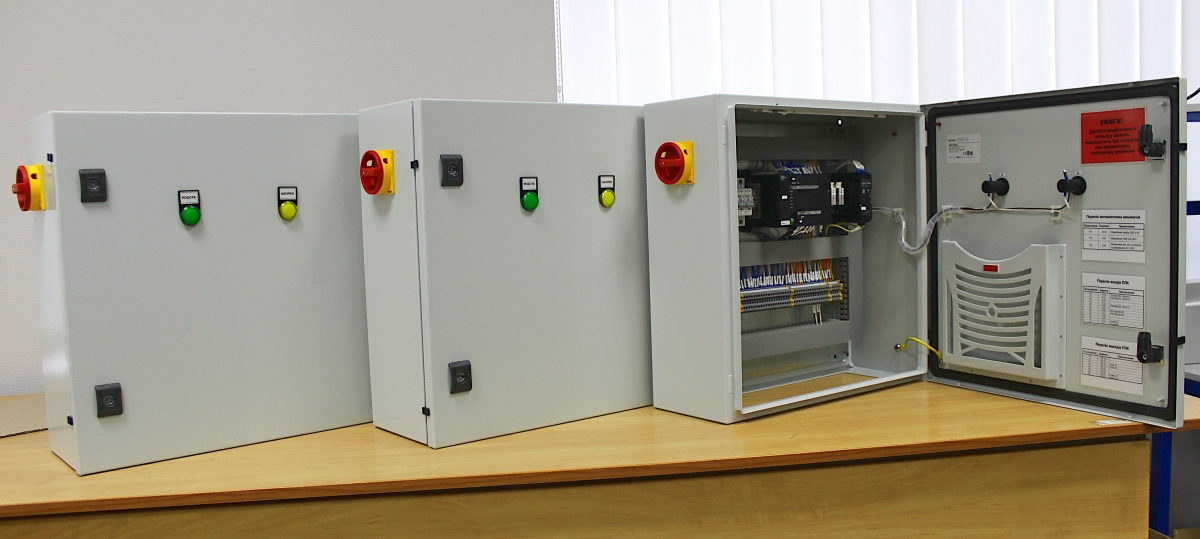

До складу системи входить:

  • Шафа контролю №1;
  • Шафа контролю №2;
  • Шафа контролю №3;
  • Програмне забезпечення (ПЗ).



Принцип роботи сисеми:

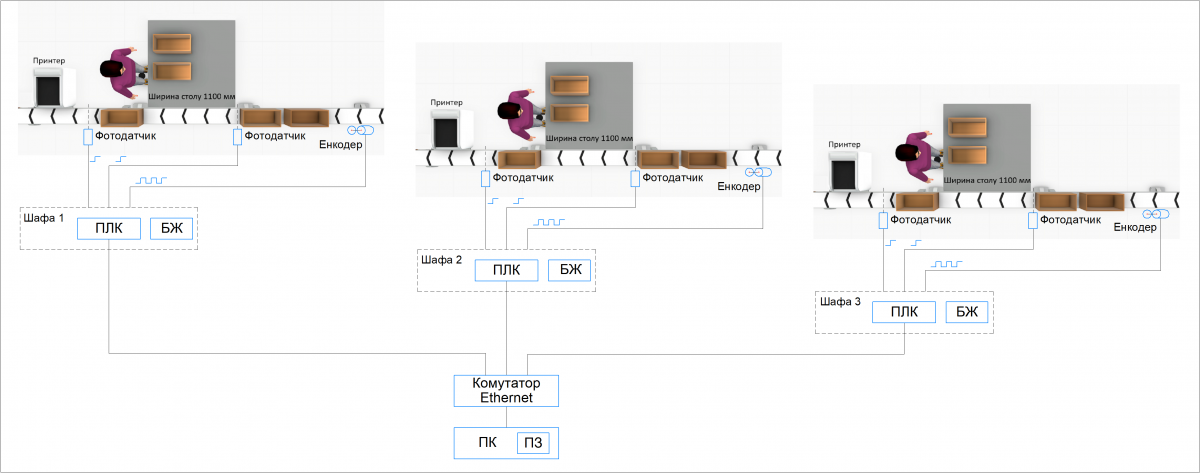

Сигнали з двох фотоелектричних датчиків та енкодера, які встановлюються на конвеєрі, надходять до програмованого логічного контролера (ПЛК), розташованого в шафі контролю. За даними цих сигналів відбувається відслідковування положення коробки на конвеєрній стрічці. Інформація щодо напряму коробки, розташованої перед принтером, зчитується з контролера програмним забезпеченням CX-Supervisor і записується до БД. ПЗ встановлюється на персональний комп’ютер (ПК) Замовника. Також інтерфейс ПЗ CX-Supervisor дозволяє змінювати параметри роботи системи та здійснювати контроль за роботою системи.
