Модернізація пакувальних машин

Изображение:

Опис проекту:

Проектом передбачено роботи з модернізації обладнання та систем керування машинами купажного відділення (на яких встановлено обладнання виробництва фірми Siemens) і пакувальними машинами типу Bossar та Mespack (на яких встановлено обладнання виробництва фірми Omron) цеху з виробництва приправ.

В результаті модернізації розширено функціональні можливості кожної з шести пакувальних машин, а саме передбачено:

  • створення бази даних продуктів в системі керування пакувальною машиною з можливістю введення назви продукту, його штрих-коду та можливістю редагування цих параметрів;
  • співставлення продукту, вибраного в пристрої керування обладнанням купажного відділення з продуктом, вибраним в пристрої керування пакувальною машиною та видачу попереджувального сигналу при неспівпаданні вибраних продуктів;
  • встановлення на пакувальній машині сканера штрих-кодів для зчитування наявного на пакувальному матеріалі коду;
  • порівняння зчитаного з пакувального матеріалу штрих-коду з вибраним з бази даних продуктів кодом та видачу на екран панелі оператора повідомлення при неспівпаданні цих кодів;
  • блокування доступу до налаштувань системи сторонньому персоналу.

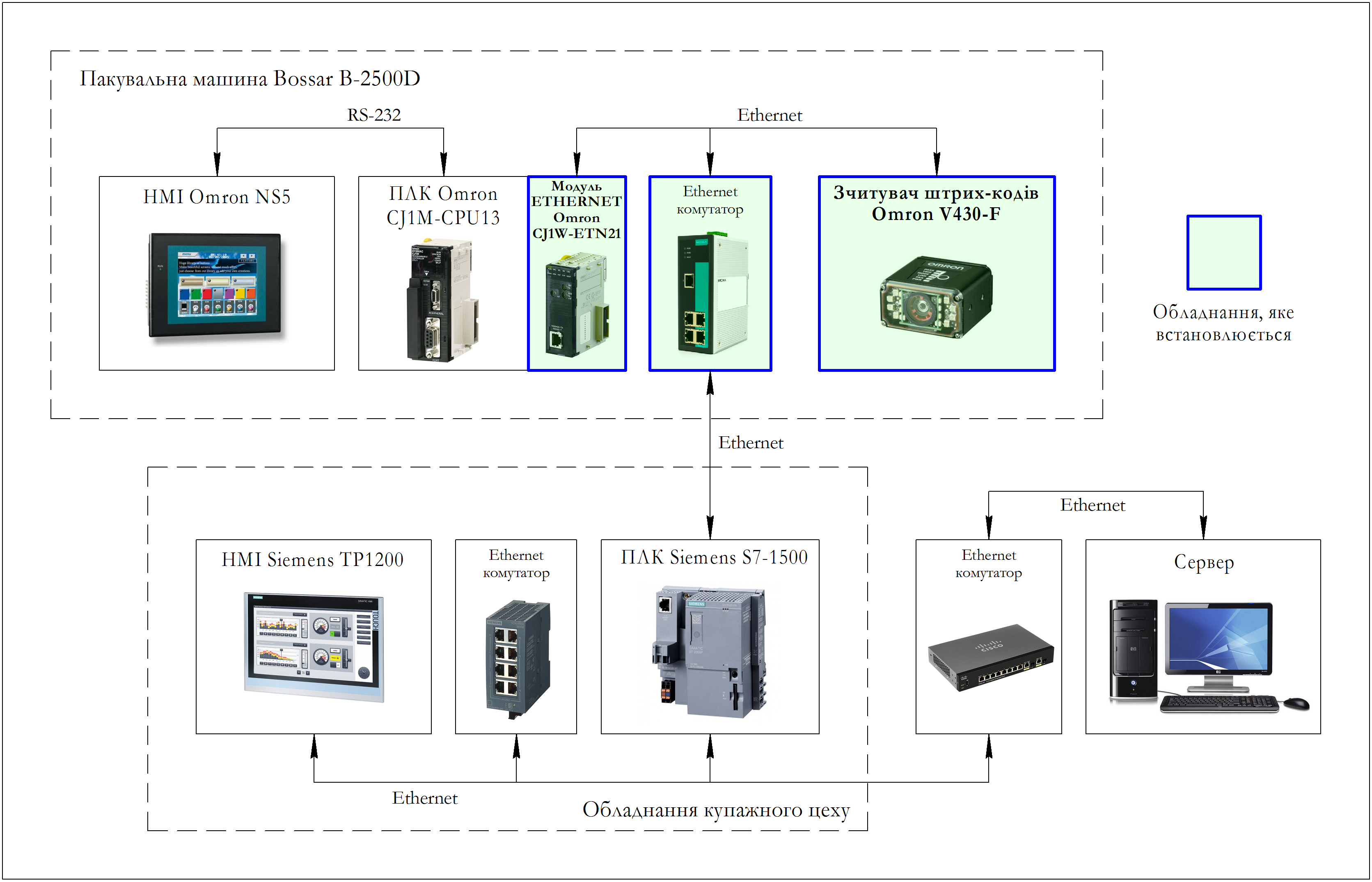

Структурна схема системи контролю відповідності пакувальної тари пакувальної машини Bossar приведена на рисунку.

В результаті модернізації на кожну пакувальну машину встановлено наступний комплект обладнання:

  • Інтерфейсний модуль Ethernet Omron CJ1W-ETN21, який дозволяє виконати підключення програмованого логічного контролера (ПЛК) серії CJ1 до мережі Ethernet;
  • Ethernet-комутатор MOXA EDS-305, який має п’ять портів та дозволяє забезпечити обмін даними між обладнанням з використанням мережі Ethernet;
  • Зчитувач штрих-кодів Omron V-430-F000W12M, який має наступні технічні характеристики:

          - роздільна здатність 1280х960 пікселів (1,2 мегапіксельний монохромний сенсор);
          - автофокус 50-300 мм з рідинною лінзою;
          - зчитування штрих-кодів (1D), QR-кодів (2D) та DPM кодів (кодів прямого маркування);
          - вбудована LED підсвітка;
          - можливість комунікацій з використанням мереж Ethernet, PROFINET та RS-232C;
          - просте та інтуїтивне налаштування з використанням програми перегляду WebLink;
          - ступінь захисту IP65.
