Модернізація системи керування процесом сушіння зерна

Проект реалізовано для групи компаній СП ТОВ «Нива Переяславщини" (ТМ "П'ятачок"), розташована в с. Переяславське, Перяслав-Хмельницького району, Київської області.

Згідно з проектом виконано роботи з заміни обладнання системи автоматичного керування процесом сушіння зерна на зерносушарці LAW, яке знято з виробництва, на сучасне зі збереженням функціональних можливостей системи.

Заміна обладнання надає наступні переваги:

• високу надійність роботи системи - обладнання, яке пропонується встановити використовується у багатьох галузях виробництва по всьому світу та зарекомендувало себе як надійне та безвідмовне;
• ремонтопридатність системи – можливість заміни будь-якого елемента системи в стислі терміни (при наявності резервного обладнання заміна відбувається від кількох хвилин).

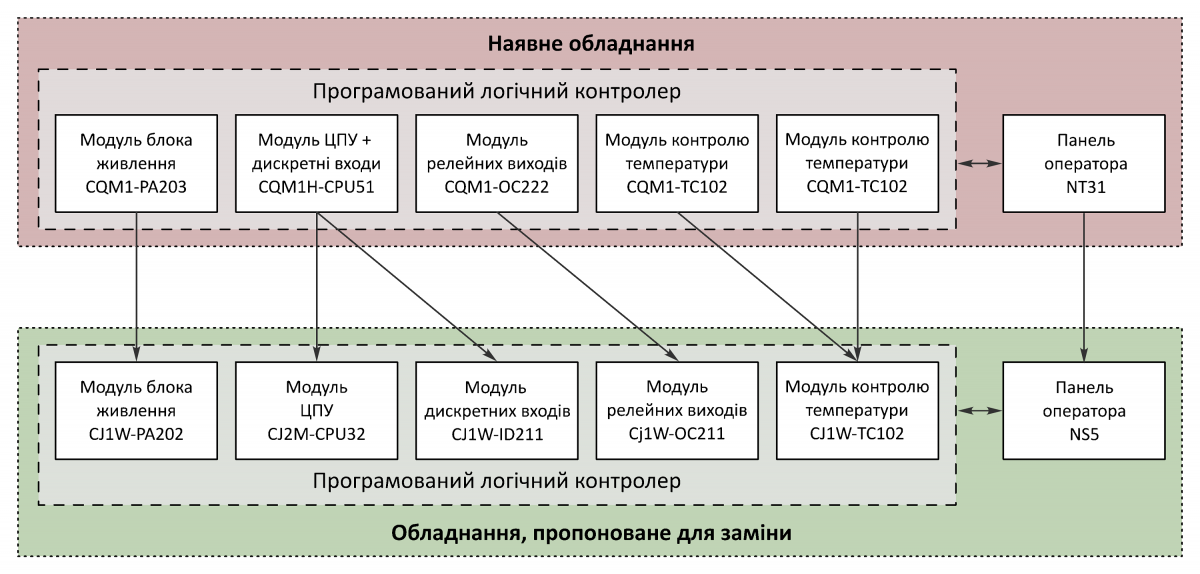

Рисунок 1 – Алгоритм заміни обладнання

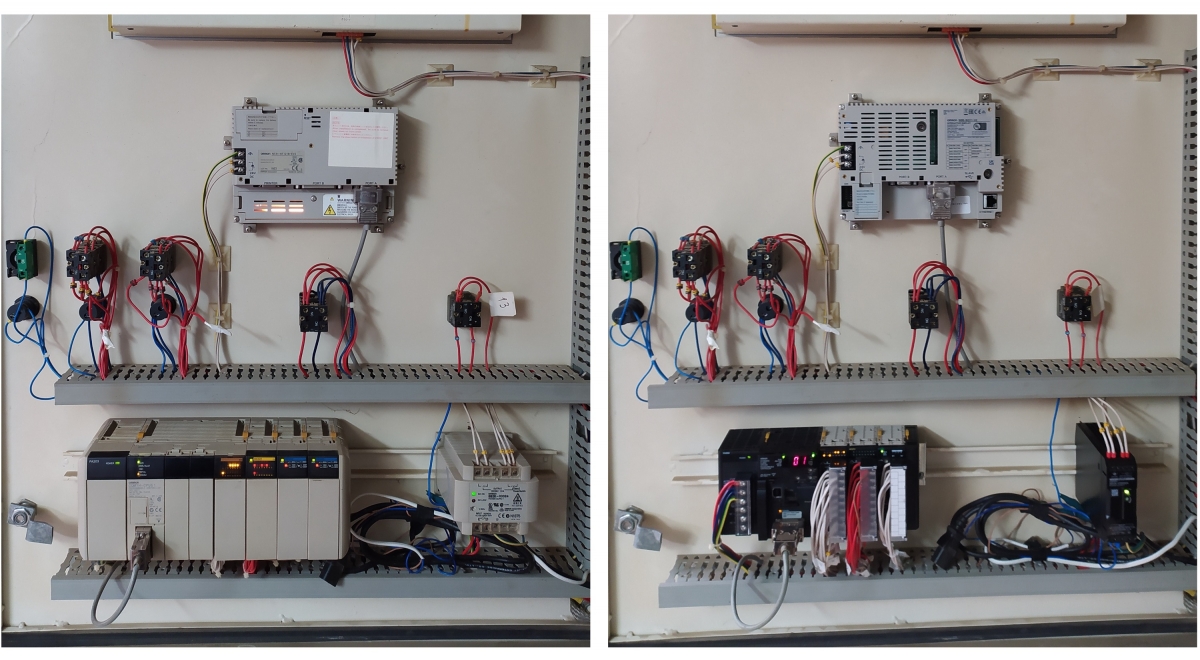

Існуюче обладнання пропонується замінити наступним обладнанням:

1. Програмований логічний контролер (ПЛК) у складі

     1.1 Модуль блока живлення CQM1-PA203 замінюється модулем блока живлення CJ1W-PA202;

     1.2 Модуль ЦПУ CQM1H-CPU51, який має 16 вбудованих дискретних входів – замінюється модулем ЦПУ CJ2M-CPU32 та модулем дискретних входів CJ1W-ID211 (має 16 дискретних входів);

     1.3 Модуль релейних виходів CQM1-OC222 (має 16 релейних виходів з номінальним струмом реле 2 А при напрузі 250 В) – замінюється модулем CJ1W-OC211 (має 16 релейних виходів з номінальним струмом реле 2 А при напрузі 250 В);

     1.4 Модулі контролю температури CQM1-TC102 (мають по два входи для підключення термо-перетворювачів опору типу Pt100) – замінюються одним модулем контролю температури Cj1W-TC102 (має чотири входи для підключення термоперетворювачів опору типу Pt100).

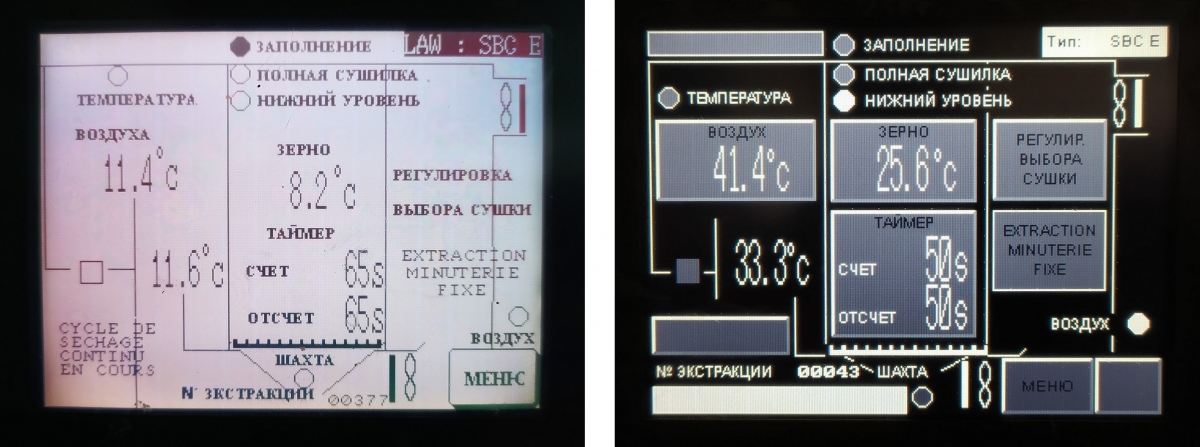

2. Панель оператора NT31-ST121B (має 5,7 дюймовий дисплей) – замінюється панеллю NS5-SQ11 (має 5,7 дюймовий дисплей).
