Шафа керування димососом (ШКД) призначена для забезпечення електропостачання та керування роботою димососа котельного агрегату. Вона дозволяє підтримувати необхідне розрідження в топці газового котла, що забезпечує стійкість факелу в зоні горіння. ШКД оснащена перетворювачем частоти потужністю 22кВт компанії OMRON.

Основні функції шафи:

• управління димососом котла;
• автоматична підтримка заданого розрідження в котлі;
• забезпечення захисту електродвигуна від перевантаження.

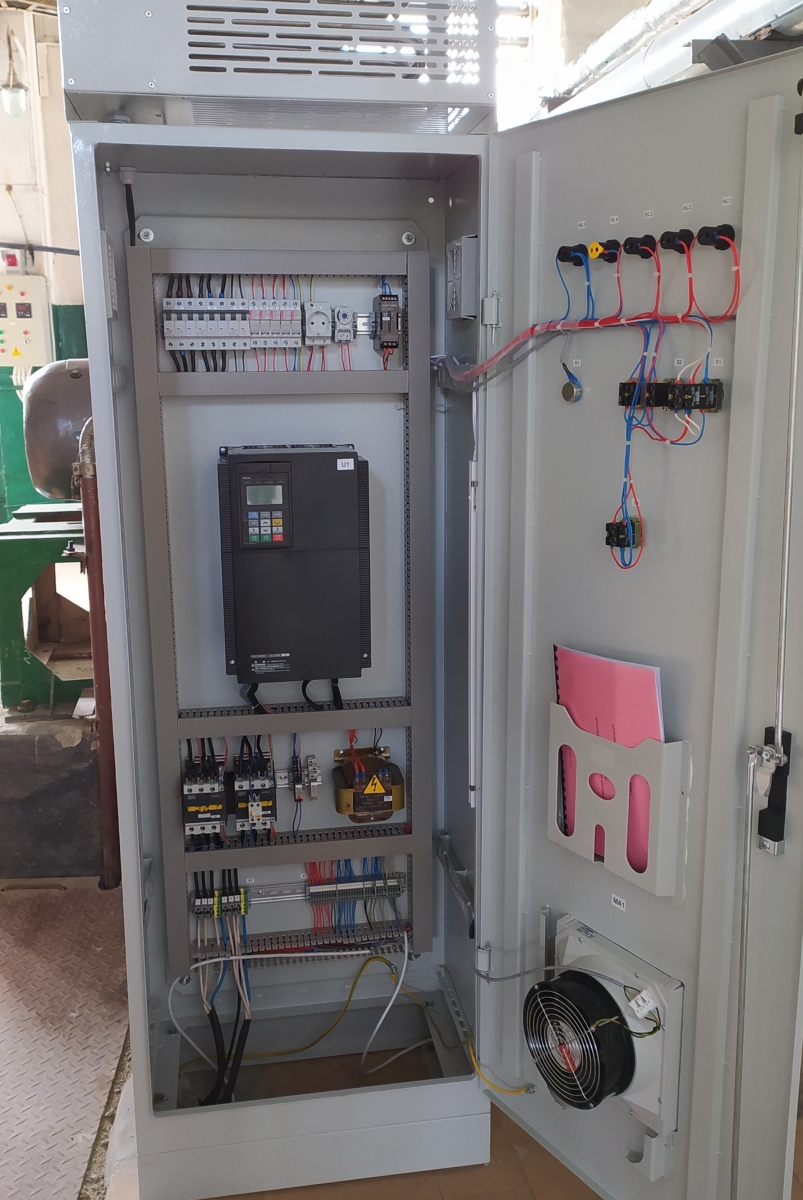

До складу шафи керування димососом входить:

• перетворювач частоти серії 3G3RX потужністю 22кВт;
• трансформатор 380/220В;
• блок живлення 24В;
• реле розв'язки;
• автоматичні вимикачі;
• силові контактори;
• клемники для підключення обладнання до шафи;
• комутаційні пристрої;
• перетворювач тиску (-500 ... 500Па);
• монтажні матеріали.

Відео роботи можна переглянути на нашому YouTube каналі за посиланням - Шафа керування димососом (контроль необхідного розрідження в топці газового котла)
