Модульная система ввода-вывода серии NX предназначена для быстрого и точного управления машиной, она стала новейшим добавлением в семействе Sysmac. Контроллеры Sysmac серии NJ образуют основу нового поколения систем управления оборудованием Omron. Использование функции распределенной синхронизации EtherCAT позволило повысить точность и предсказуемость управления движением Sysmac с погрешностью до микросекунды. Теперь такой же детерминированный режим поддерживается системой ввода-вывода серии NX EtherCAT.

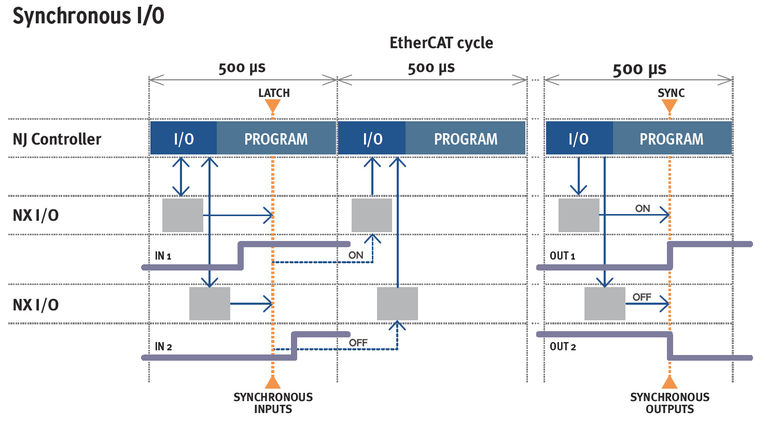

Модульная система ввода-вывода серии NX строится на основе новой быстродействующей шины, которая соединяет шину EtherCAT с разнообразными устройствами ввода-вывода. Отдельные устройства ввода-вывода используют распределенную синхронизацию EtherCAT для компенсации задержек сигналов в зависимости от их расположения в системе. В результате входные сигналы можно фиксировать, а выходные сигналы подавать в любое место системы управления с точностью до долей микросекунды. А такая точность означает, что машина может обеспечить более высокое качество продукции и увеличить производительность.

Модельный ряд серии NX включает все типы основных цифровых и аналоговых модулей ввода-вывода, а также специализированные быстродействующие устройства, которые гарантируют синхронизацию работы всей системы. Такое разнообразие позволяет находить компромисс между плотностью устройств ввода-вывода и простотой установки, либо производительностью и стоимостью. Возможны любые варианты сочетаний:

• Высокая плотность базовых устройств ввода-вывода и регулируемая фильтрация для стандартных задач управления
• Устройства с тремя входными проводами для подключения любых датчиков непосредственно к устройствам ввода-вывода
• Быстрая синхронизация устройств ввода-вывода для управления движением, когда микросекунды могут означать миллиметры перемещения
• Аналоговые устройства ввода-вывода с циклами обновления, измеряемыми милли- и микросекундами
• Ввод данных о температуре для большинства типов термопар и RTD
• Различные типы вводов от энкодеров и выходные последовательности импульсов, в виде обычных сигналов ввода-вывода или в виде осей перемещения

Большой опыт Omron в сфере автоматизации оборудования проявляется во многих деталях серии NX:

• Надежное качество изготовления, как механической, так и электрической части
• Небольшие размеры: всего 12 мм шириной и 100 мм высотой, количество выходных сигналов - до 16 (цифровые) или 8 (аналоговые)
• Безвинтовое соединение: прочные провода или многожильные кабели с наконечниками до 1,5 мм² можно подсоединять без каких-либо инструментов. Для фиксации оголенных многожильных кабелей потребуется отвертка
• Съемные клеммы: провода ввода-вывода можно легко отсоединять для ввода в эксплуатацию, поиска неисправностей и обслуживания. Клеммы пользователь может помечать самостоятельно во избежание ошибок в подключении
• Одинаковые метки на модуле и клемме
• Прочный фиксатор для рейки DIN с единственным ползунком
• Кабельная петля для крепления провода к клемме
