Система ввода/вывода NX открывает разработчикам систем автоматизации новые возможности

26 лютого 2014

Компания Omron представляет новую модульную систему ввода/вывода NX, в которую заложен целый ряд технологических новинок.

Высокоскоростная внутренняя шина позволяет системе NX гармонично интегрироваться в платформу Sysmac посредством сети EtherCAT и работать синхронно с главной задачей контроллера NJ для обработки самых быстрых сигналов технологических процессов. Поддержка интерфейсным модулем EtherCAT технологии распределенных часов обеспечивает обмен данными с погрешностью не более 1 мкс.

Линейка модулей ввода/вывода NX включает в себя широкий спектр различных входов и выходов:

  • стандартные или высокоскоростные дискретные входы или выходы, а также модули дискретного ввода или вывода с поддержкой меток времени с наносекундным разрешением для прецизионного управления; число каналов ввода или вывода составляет 4, 8 или 16 точек в зависимости от модели;
  • модули аналогового ввода с плотностью 2, 4 или 8 каналов с несимметричными или дифференциальными входами; аналоговые выходы на 2 или 4 канала на модуль; стандартные или высокоскоростные/высокоточные модули; для обработки сигналов уровня 4…20 мА или +/- 10В в зависимости от модели;
  • модули температурных входов: термопар или термосопротивлений на 2 или 4 канала;
  • счетные модули для инкрементных энкодеров с сигналами уровня 24 В= с частотой импульсов до 500 кГц на 1 или 2 канала или уровня формирователя линии RS-422 - до 4 МГц;
  • счетные модули для абсолютных энкодеров с интерфейсом SSI на 1 или 2 канала на модуль;
  • модуль высокоскоростных импульсных выходов 24 В= с максимальной частотой 500 кГц;
  • модули подключения дополнительного питания модулей ввода/вывода и входов/выходов.
Одна станция ввода/вывода NX может включать в себя до 63 модулей ввода/вывода (макс. 1024 байт ввода и 1024 байт вывода). Несмотря на высокую плотность сигналов, модули ввода/вывода серии NX обладают традиционными для продукции Omron компактными размерами - их ширина составляет всего 12 или 24 мм (в зависимости от числа каналов) при высоте 100 мм и глубине 71 мм. Все модули NX оснащаются съемными клеммными блоками с быстрозажимными клеммами.

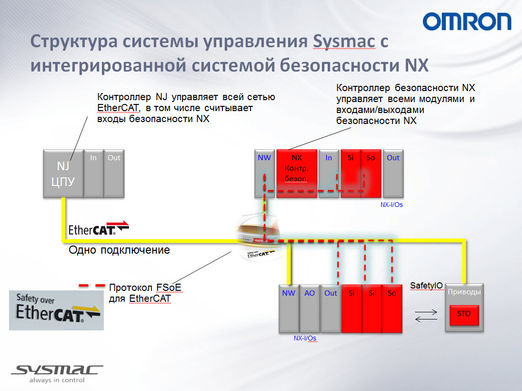

Другим преимуществом новинки является возможность интеграции системы безопасности NX в единую систему управления Sysmac посредством протокола безопасности для сети EtherCAT – FsoE. Система безопасности NX состоит из контроллера безопасности и модулей входов/выходов безопасности. Гибкость новой системы NX с интегрированной системой безопасности существенно повышается за счет возможности свободного размещения всех модулей безопасности, включая контроллер, среди станций и внутри стоек NX, комбинируя их со стандартными модулям ввода/вывода сигналов NX. При этом контроллер безопасности обрабатывает только входы/выходы безопасности, а состояние входов безопасности может считываться контроллером NJ для безударной интеграции системы безопасности в систему управления всей производственной установкой. Контроллер NJ также может обмениваться данными с контроллером безопасности по сети EtherCAT.

Настройка систем ввода/вывода NX, включая модули безопасности и программирование контроллера безопасности, осуществляется в единой среде разработки Sysmac Studio (версии 1.07 и выше). Для этого можно подключаться к системе NX через контроллер NJ – согласно принципу “Одно Подключение”, либо использовать прямую связь между интерфейсным модулем NX и ПК с Sysmac Studio через интерфейс USB.

В дальнейшем компания Omron планирует расширять линейку модулей системы NX для охвата еще большего числа возможных применений.
