Система керування протидимною вентиляцією/система світлової та звукової сигналізації

Изображение:

Опис проекту:

Розроблені шафи керування дозволяють реалізувати наступні функціональні можливості:

  • керування роботою системи протидимної вентиляції з використанням вентиляторів та клапанів систем підпору повітря та видалення диму;
  • сигналізацію робочих та аварійних параметрів в приміщенні пожежного поста.

Система працює в комплекті з системою пожежної сигналізації.

Система забезпечує (згідно вимог ДБН В.2.5-56:2014):

1. За допомогою шаф керування типу FPS-SRS-MA01/380AC/16A-W автоматизацію роботи припливних вентисистем та систем видалення диму (кожна шафа забезпечує):

  • автоматичний пуск вентилятора системи;
  • контроль виходу вентилятора на робочий режим;
  • місцевий пуск вентилятора з індикацією активізації;
  • відключення автоматичного пуску вентилятора;
  • сигналізацію роботи вентилятора;
  • сигналізацію аварії вентилятора;
  • сигналізацію відключення автоматичного пуску вентилятора.

2. За допомогою шаф керування типу FPS-SRS-MA01/220AC/01A-W автоматизацію роботи клапанів димовидалення (кожна шафа забезпечує):

  • автоматичне відкриття клапана;
  • ручне відкриття клапана з індикацією активізації;
  • контроль відкриття клапана.

3. За допомогою шафи керування типу FPS-SRS-CS02/LS03/SS00-W+VMR контроль напруги живлення робочого та резервного вводів живлення, від яких живиться обладнання протипожежного захисту.

4. За допомогою шафи керування FPS-FES-CS00/LS80/SS01-W+UPS+DMS сигналізацію робочих та аварійних параметрів в приміщенні пожежного поста (наступних параметрів):

  • виникнення пожежі;
  • несправність у системі;
  • спрацювання систем протидимного захисту;
  • пуск та вихід на робочий режим вентилятора;
  • відкриття клапанів димовидалення;
  • відключення автоматичного пуску вентиляторів, клапанів;
  • відкрите положення клапанів димовидалення;
  • пуск насосів протипожежного водопроводу;
  • відключення автоматичного пуску насосів протипожежного водопроводу;
  • несправність насосів;
  • положення електрозасувки (відкрита);
  • заклинювання електрозасувки;
  • зниження температури нижче +5 °С у приміщенні, де розміщені пожежні насоси;
  • напруга живлення на вводі №1 в нормі;
  • напруга живлення на вводі №2 в нормі;
  • відключення звукової сигналізації.

Схемою передбачається можливість перевірки світлової та звукової сигналізації із приміщення пожежного поста.

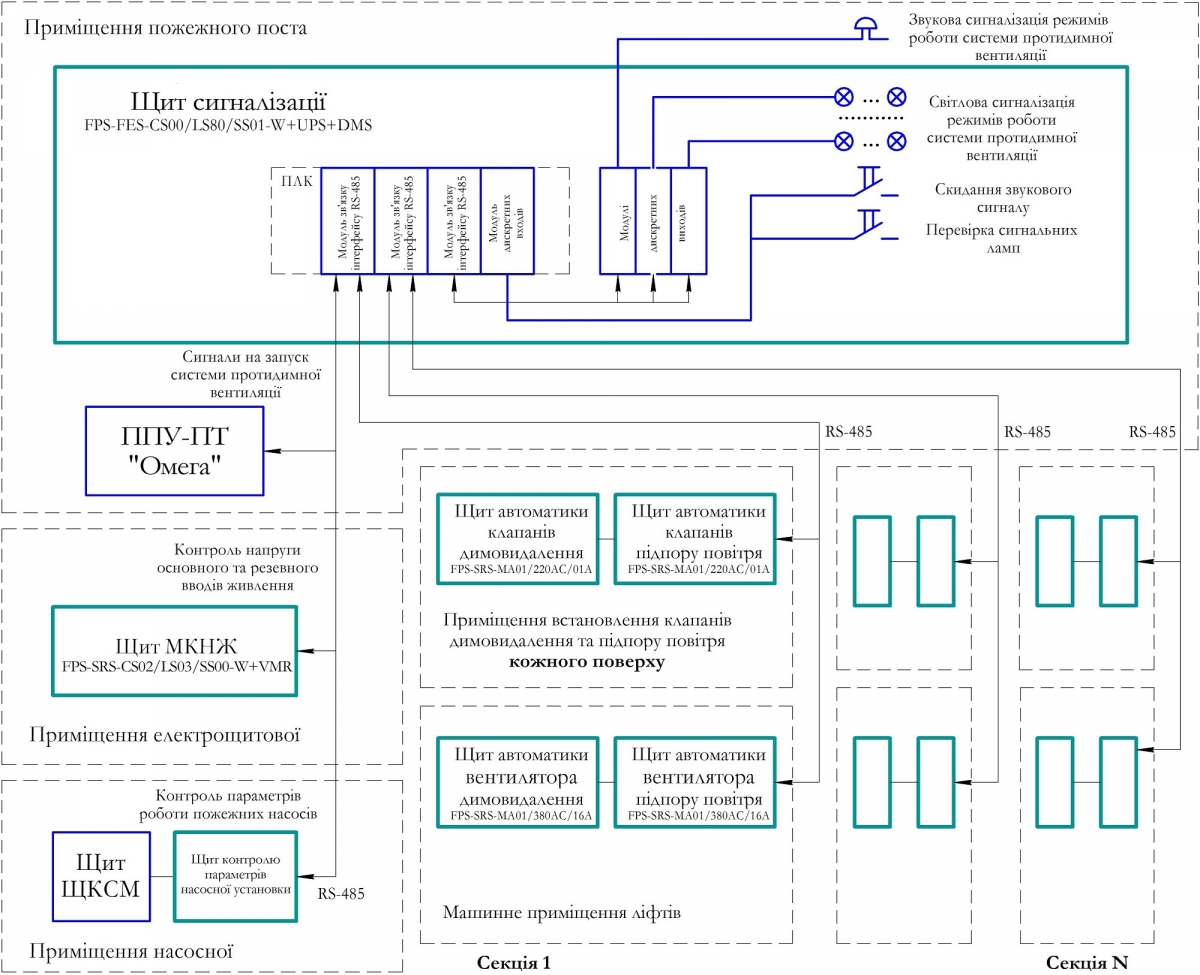

Система керування протидимною вентиляцією та система світлової і звукової сигналізації може бути побудована за наступною структурною схемою (зразок):
